柴油錘打樁設備TDH系列

名稱：柴油錘打樁設備TDH系列
型號：拓沃TDH
作用：樁工機械
產品編號：TDH06-150
產品簡介

拓沃重工自主設計研發柴油錘

免費服務熱線：400-998-0112

想了解更多產品細節？

撥打免費電話 400-998-0112

在線咨詢

產品詳情
技術參數

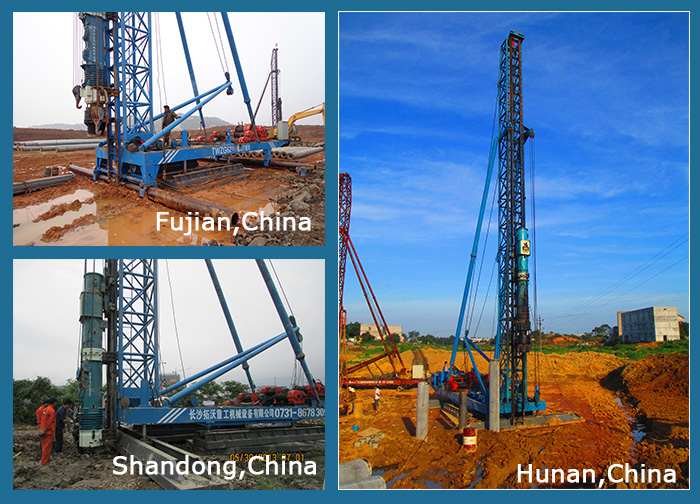

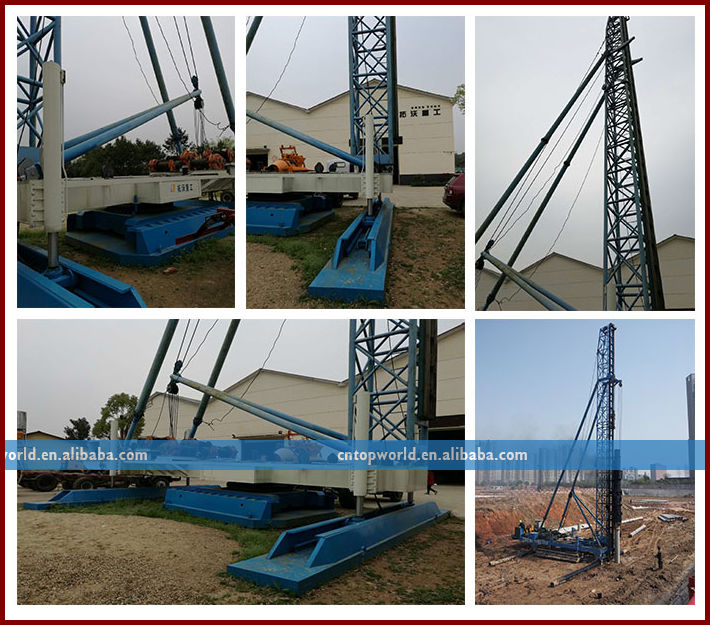

案例展示

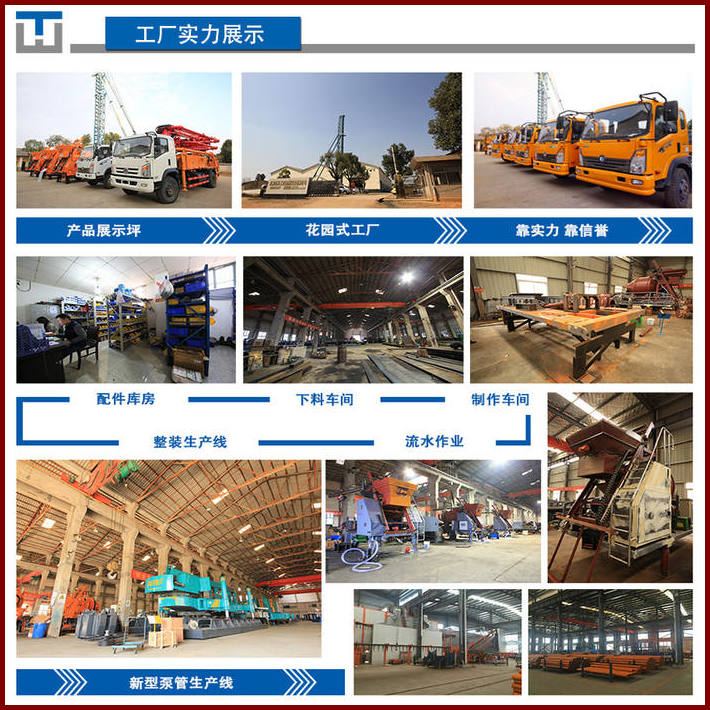

生產實力展示
客戶評價
視頻展示

柴油錘打樁機主體也是由汽缸和柱塞組成，其工作原理和單缸二沖程柴油機相似，利用噴入汽缸燃燒室內的霧化柴油受高壓高溫后燃爆所產生的強大壓力驅動錘頭工作。柴油錘按其構造形式分導桿式和筒式。導桿式柴油錘以柱塞為錘座壓在樁帽上，以汽缸為錘頭沿兩根導桿升降。
打樁時，先將樁吊到樁架龍門中就位，再將柴油錘擱在樁頂，降下吊鉤將汽缸吊起，又脫開吊鉤讓汽缸下落套入柱塞，將封閉在汽缸內的空氣進行壓縮，汽缸繼續下落，直到缸體外的壓銷推壓錘座上燃油泵的搖桿時，燃油泵就將油霧噴入缸內，油霧遇到燃點以上的高溫氣體，當即發生燃爆，爆發力向下沖擊使樁下沉，向上頂推，使汽缸回升，待汽缸重新沿導桿墜落時，又開始第二次沖擊循環。

1. 設備打樁穩定性好，主機重心低，接地面積較大達到15平方米、樁機在行走移位及打樁過程中較強的抗傾覆穩定性，并能保證打樁有較高的入樁垂直度。

2. 施工成本低、性價比高。減去了使用枕木的煩惱。既降低了施工成本和勞動強度，節省人力（2人/班），又提高了工作效率。

3. 采用電動機驅動，噪音小，不干擾居民，無廢氣排放。

4. 施工樁位靈活、快速找準樁位：兩條行走船可縱向調整機械樁架位置。

5. 轉場方便，樁機部位簡單可靠，轉場時樁機安裝和拆卸極為方便。

6. 樁機可掛DD系列導飄走錘或者相應的打擊能量筒式柴油錘、液壓錘。

7. 升降油缸安裝在平臺內側，避免拖樁吊樁對油缸的碰撞。

8. 可配備多種工作裝置?？筛鶕脩粜枰鼡Q相應的鵝頭結構，可適用于振動錘、液壓錘、長螺旋鉆機及多軸鉆機。

9. 人性化設計，操作舒適，拖樁、吊樁、行走等操作可在操作臺控制，部分功能采用遙控控制方式。

拓沃重工TDH 系列柴油機打樁錘技術參數表
型號參數	單位	TDH06	TDH08	TDH12	TDH19	TDH25	TDH30	TDH36	TDH46	TDH50	TDH62	TDH72	TDH80	HD100	HD125	HD150
上活塞重量	KG	600	800	1280	1820	2500	3000	3600	4600	5000	6200	7200	8000	10000	12500	15000
每次打擊能量	N.m	20400-9600	27200-12800	43520-20480	61880-29430	85000-39200	102312-48510	112896-56448	156400-72128	180000-8000	217000-108500	244800-122400	272000-176000	272000-176000	340000-220000	480000-330000
打擊次數		36-52	36-52	36-52	36-52	36-52	36-52	37-52	36-52	36-52	35-60	36-50	36-45	36-45	36-45	37-45
作用于樁上最大爆炸力	KN	505	505	606	686	1304	1304	1695	1695	1770	1800	2140	2600	2600	3395	3395
適用于樁的最大重量	KG	2500	3000	5000	6000	7000	8000	10000	15000	20000	25000	27000	30000	40000	50000	70000
起落架鋼線繩最大直徑	mm	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20	Φ20
油消耗
柴油	L/H	3.5	5	6.1	7	8.5	10	12.5	17	17	21.5	23.5	26	29	43	47
潤滑油	L/H	1.5	1.5	1.5	1.5	1.5	1.5	2.5	2.5	2.5	2.5	2.5	5	5	5	5
容積
柴油	L	31.5	31.5	34.5	37.5	63.5	63.5	83	83	81	98	107	129	129	185	185
潤滑油	L	8.2	8.2	10	10	17.5	17.5	17	17	20.9	29.5	34	43.5	43.5	43.5	43.5
乙醇油	L	1.1	1.1	1.1	1.2	1.9	1.9	3.7	3.7	3.7	3.7	3.7	3.7	3.7	3.8	3.8
重量
起落架（約重）	KG	160	160	160	160	175	175	600	600	600	600	600	1170	1170	1170	1170
柴油錘（約重）	KG	1850	2050	3110	3750	5550	6050	8200	9200	11400	12300	14800	16900	20560	23500	26000
外形尺寸
柴油錘高度	mm	4418	4418	4450	4700	4910	4910	5270	5270	5560	5990	5980	6220	6220	6383	6383
帶加長缸錘高度	mm	4970	4970	5000	5300	5410	5410	5770	5770		6490	6480	6720	6720	6963	6963
下活塞最大外徑	mm	Φ350	Φ350	Φ440	Φ440	Φ560	Φ560	Φ660	Φ660	Φ670	Φ710	Φ760	Φ820	Φ820	Φ910	Φ910
錘最大寬度	mm	625	325	625	625	700	700	930	930	1002	980	1010	1100	1100	1185	1185
導向板螺栓中心到錘中心	mm	200	200	280	280	235	235	275	275	320	380	405	350	350	370	370
錘前后最大尺寸	mm	730	730	770	795	930	930	1030	1030	1120	1130	1190	1376	1376	1485	1485
錘中心到導向中心	mm	370	370	395	405	485	485	530	530	544	560	585	720	720	760	760
樁架導向中心	mm	330	330	330	330	330	330/600	330/600	330/600	330/600	330/600	330/600	600	600	600	600
油泵保護板到錘中心	mm	300	300	327	337	380	380	440	440	460	480	500	495	495	560	560
上活塞限制行程	mm	3573	3573	3492	3734	3842	3842	3693	3693	4029	4518	4518	4110	4110	4556	4556
